Wie IoT die klassische Messtechnik weiterentwickelt
ETAS GmbH und CarMedialab kündigen Zusammenarbeit an – Ziel: Die Stärken der ETAS-Messtechnik mit dem Potenzial des Internets der Dinge zu verbinden.
Plattform für die Automobilentwicklung
Remote Vehicle Testing
Sie erhalten immer Ihre Daten – egal wann, egal wo. Die beste Datenerfassung im Auto, weltweit.
Individuell konfigurieren
Bidirektionaler Datenaustausch: Konfiguration und Daten
Zurück
Weiter
Zurück
Weiter
Ihre Vorteile
Profitieren Sie von unserem bewährten System in einer Vielzahl von Bereichen.
Vollständiges End-to-End-System
Die Flea 4 ist eingebettet in ein integriertes End-to-End-System, bestehend aus Endgerät und Backend-Infrastruktur.
Alles per Remote
Das System kann vollständig aus der Ferne genutzt und verwaltet werden. Konfigurationen, Operationen, Ergebnisse, neue Software, neue Treiber, Sicherheitsupdates – zu 100% möglich von Ihrem Schreibtisch aus.
Over the Air
Neue kompakte Dienste und Algorithmen können aus der Ferne entwickelt und verteilt werden. Dadurch bleibt das Gesamtsystem im Laufe der Zeit aktuell und attraktiv.
Vollständiges End-to-End-System
Alles per Remote
Over the Air
Konnektivität
Unser System ist mit gängigen Cloud-Computing-Plattformen kompatibel:
- Pantaris (ETAS GmbH)
- Bosch IoT insights
- Microsoft Azure
- Customer Backend
Vielseitig & flexibel
Ob im Fahrzeug, im Labor oder auf der Teststrecke/Straße, das Logging und die Diagnose sind hochgradig konfigurierbar.
Erweiterbar
Im Auftrag des Kunden können zudem Erweiterungen oder gar Komplettentwicklungen durchgeführt werden. Die Hardware erlaubt wiederum die Nachrüstung mittels Extension Boards (FlexRay, PLC). Dies erlaubt eine nachträgliche Adaption an Hardware-Anforderungen.
Konnektivität
Vielseitig & flexibel
Erweiterbar
Einfach verwaltbar
Alles einfach verwaltet, via Geräte-Management, Monitoring, Reporting und Over-the-Air-Update.
Formfaktor & Einbau
Kompakte Größe des Geräts. Auf kleinstem Raum größte Funktionalität. Leicht einbaubar, quasi Plug & Play.
Kosteneffizienz
Die Stückkosten und damit die Investitionen sind gering und über einen Laufzeitvertrag bei tatsächlicher Nutzung zahlbar.
Einfach verwaltbar
Formfaktor & Einbau
Kosteneffizienz
Im Labor
Auf der Straße
Auf dem Prüfstand
Passende Lösungen
Auf dem Prüfstand
Auf der Straße
Im
Labor
Labor
Als einer der führenden Hersteller von leistungsfähigen Datenloggern arbeiten wir seit 20 Jahren eng mit namhaften Unternehmen der Automobilindustrie im Bereich innovativer Mobilitätskonzepte zusammen. Unser Leistungsspektrum reicht von individuellen Hard- und Softwarelösungen über einen international agierenden Kundenservice bis hin zur Entwicklung von Testumgebungen.
Eine weltweit zunehmende Urbanisierung und Digitalisierung verlangen nach sicheren automatisierten Mobilitätslösungen. Unsere Systeme dienen in vielen Situationen wie z.B. von Identifizierung sporadischer Fehler, Qualitäts- und Auslastungsanalysen.
Eine weltweit zunehmende Urbanisierung und Digitalisierung verlangen nach sicheren automatisierten Mobilitätslösungen. Unsere Systeme dienen in vielen Situationen wie z.B. von Identifizierung sporadischer Fehler, Qualitäts- und Auslastungsanalysen.
Flea 4+
Use Cases
Identifizierung sporadischer Fehler
Das Auftreten sporadischer Fehler kann insbesondere bei Einführung neuer Modelle ein großes Ärgernis sein. Durch eine smarte Konfiguration lassen sich diese detektieren und samt entsprechendem Kontext aufzeichnen.
Dauerlauf
Testen im Fahrzeugdauerlauf. Entwicklung und Erprobung: für höchste Ansprüche. Erhalt der Fahrzeugdaten per Fernzugriff aus dem Fahrzeug von überall auf der Welt.
Qualitätssicherung
Prüfung und Sicherstellung der spezifizierten Funktionalität von der Einzelkomponente bis zum Gesamtsystem. Eine intelligente Akquise von Fahrzeugdaten und deren zur Verfügungstelllung ermöglicht eine kontinuierliche und nachhaltige Absicherung des Reifegrades.
Live-Daten
Bei der Transformation des Automobils hin zu einer digitalen Entität sind Live-Daten unverzichtbar. Durch die freie Konfiguration entscheiden Sie welche Fahrzeugdaten gestreamt werden. In Kombination mit Streaming aus der Cloud wird die Auslagerung rechenintensiver und latenzsensitiver Funktionen ermöglicht.
Kundenverhalten
Untersuchen von Kundennutzung, -zufriedenheit & -verhalten. Informationen über Nutzung von Features können erfasst werden und durch nachgelagerte Auswertungen Erkenntnisse für Weiter- und Neuentwicklungen gewonnen werden.
PLC Monitoring*
Aufzeichnung der Ladekommunikation zur Prüfung der Interoperabilität zwischen EV-Fahrzeug und Ladepunkt.
*in Entwicklung
*in Entwicklung

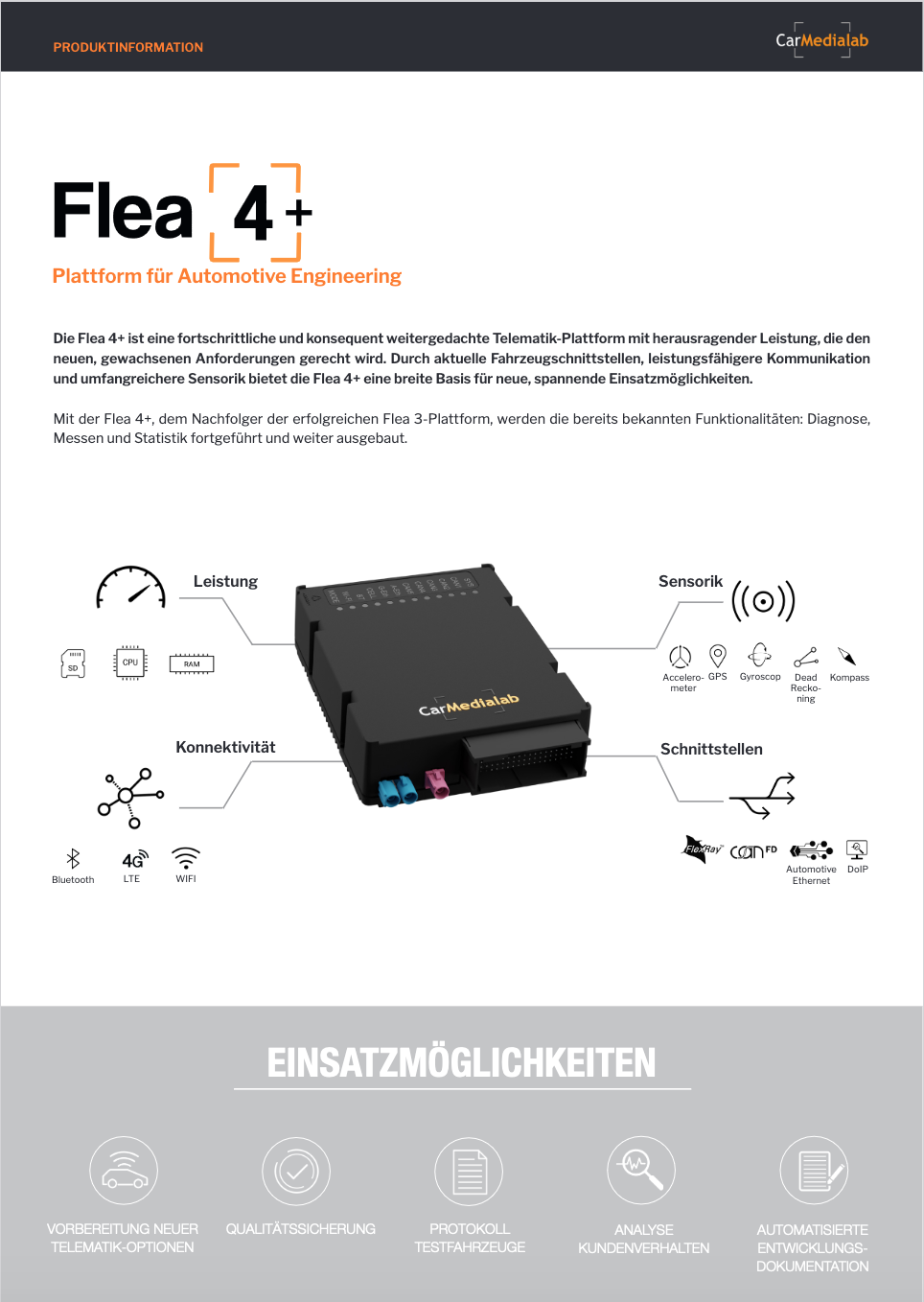

Dokumente
Alle Dokumente auf einen Blick
Sie sind an weiteren Dokumenten interessiert? Besuchen Sie unseren Downloadbereich.
Hardware Funktionen
Alles auf einen Blick
Mit der LED-Statusanzeige auf der Frontseite der Flea 4+ erhalten Sie jetzt einen detaillierteren Einblick über den Status des Systems.
Technische Daten
System
Ports
Connectivity
System
System
Betriebssystem: Embedded Linux (Yocto-basierend)
Betriebsspannung: 12 / 24 V
Betriebstemperatur: -40°C … +85°C
Maße: 152 mm x 107 mm x 36 mm inkl. Hauptanschluss
Startoptionen: Zündung, CAN (Aktivität), RTC, Modem-Ring
Betriebsspannung: 12 / 24 V
Betriebstemperatur: -40°C … +85°C
Maße: 152 mm x 107 mm x 36 mm inkl. Hauptanschluss
Startoptionen: Zündung, CAN (Aktivität), RTC, Modem-Ring
Stromversorgung
Überspannungsschutz: 36 V
Standby: < 0.5 mA @ 12 V
Ruhezustand (Warmstart): < 10 mA @ 12 V
Arbeitsmodus: < 500 mA @ 12 V
Standby: < 0.5 mA @ 12 V
Ruhezustand (Warmstart): < 10 mA @ 12 V
Arbeitsmodus: < 500 mA @ 12 V
System
Betriebssystem: Embedded Linux (Yocto-basierend)
Betriebsspannung: 12 / 24 V
Betriebstemperatur: -40°C … +85°C
Maße: 152 mm x 107 mm x 36 mm inkl. Hauptanschluss
Startoptionen: Zündung, CAN (Aktivität), RTC, Modem-Ring
Betriebsspannung: 12 / 24 V
Betriebstemperatur: -40°C … +85°C
Maße: 152 mm x 107 mm x 36 mm inkl. Hauptanschluss
Startoptionen: Zündung, CAN (Aktivität), RTC, Modem-Ring
Stromversorgung
Überspannungsschutz: 36 V
Standby: < 0.5 mA @ 12 V
Ruhezustand (Warmstart): < 10 mA @ 12 V
Arbeitsmodus: < 500 mA @ 12 V
Standby: < 0.5 mA @ 12 V
Ruhezustand (Warmstart): < 10 mA @ 12 V
Arbeitsmodus: < 500 mA @ 12 V
Ports
ELO-54
5 x CAN-FD
1 x Automotive Ethernet (100 BASE-TX)
1 x DoIP ISO 13400 (100 BASE-TX)
1 x FlexRay A / B Kanäle
3 x Analogeingang (0-60 V)
2 x Digitalausgang (Open Drain)
1 x Digitalausgang (High Side Switch)
1 x I2C
2 x RS232
1 x Automotive Ethernet (100 BASE-TX)
1 x DoIP ISO 13400 (100 BASE-TX)
1 x FlexRay A / B Kanäle
3 x Analogeingang (0-60 V)
2 x Digitalausgang (Open Drain)
1 x Digitalausgang (High Side Switch)
1 x I2C
2 x RS232
USB
USB-C 2.0 (Host or Client / OTG)
Antenne
2 x 2G / 3G / 4G Antenne Fakra
1 x GPS Antenne Fakra
1 x WLAN ex. Antenne(optional)
1 x GPS Antenne Fakra
1 x WLAN ex. Antenne(optional)
ELO-54
5 x CAN-FD
1 x Automotive Ethernet (100 BASE-TX)
1 x DoIP ISO 13400 (100 BASE-TX)
1 x FlexRay A / B Kanäle
3 x Analogeingang (0-60 V)
2 x Digitalausgang (Open Drain)
1 x Digitalausgang (High Side Switch)
1 x I2C
2 x RS232
1 x Automotive Ethernet (100 BASE-TX)
1 x DoIP ISO 13400 (100 BASE-TX)
1 x FlexRay A / B Kanäle
3 x Analogeingang (0-60 V)
2 x Digitalausgang (Open Drain)
1 x Digitalausgang (High Side Switch)
1 x I2C
2 x RS232
USB
USB-C 2.0 (Host or Client / OTG)
Antenne
2 x 2G / 3G / 4G Antenne Fakra
1 x GPS Antenne Fakra
1 x WLAN ex. Antenne(optional)
1 x GPS Antenne Fakra
1 x WLAN ex. Antenne(optional)
Connectivity
Mobil
LTE CAT4 (150 Mbit/s Download, 50 Mbit/s Upload)
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
WLAN
LTE CAT4 (150 Mbit/s Download, 50 Mbit/s Upload)
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
Ethernet
10, 100, 1000 BASE-TX
Bluetooth
BT, BLE 4.2
Mobil
LTE CAT4 (150 Mbit/s Download, 50 Mbit/s Upload)
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
WLAN
LTE CAT4 (150 Mbit/s Download, 50 Mbit/s Upload)
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
EMEA Region Bands 1, 3, 5, 7, 8, 20
HSDPA Kategorie 24, HSUPA Kategorie 6
MIMO 2 x 2, RX Diversity
3G, 2G, Quadband Fallback
Ethernet
10, 100, 1000 BASE-TX
Bluetooth
BT, BLE 4.2
Features
Messen
Monitoring
CAN/CAN-FD, FlexRay
Measurement
CCP, XCPon CAN/CAN-FD, Ethernet, FlexRay (optional)
Continuous, Triggered, Streaming
MDF, ASC, CSV, Streaming (Device ↔ Cloud)
Performance
Diagnose
UDS
ISO 14229
ISO-TP
ISO 15765: CAN/CAN-FD, FlexRay
DoIP
ISO 13400
OBD2
ISO 15031
Lua Script-based Diagnostic Sequences
Low-Code-Editor verfügbar
Nahtlose Integration bestehender DiagRA® D Testsequenzen
Unser Service
Zugang (REST-API)
Speicherplatzgrößen
Speicherplatzgrößen
Azure Blob Storage
Azure Data Lake Storage Gen2
Bosch IoT Insights
Pantaris (ETAS GmbH)
Custom upload
Azure Data Lake Storage Gen2
Bosch IoT Insights
Pantaris (ETAS GmbH)
Custom upload
Account Management
Device Management
Fleet Management
Reporting
Softwareupdate over the Air
Service Desk
Device Management
Fleet Management
Reporting
Softwareupdate over the Air
Service Desk
4G
Wi-Fi
Bluetooth
Data streaming (MQTT)
Wi-Fi
Bluetooth
Data streaming (MQTT)
CAN/FlexRay Monitoring
CCP
XCP on CAN/CAN-FD/FlexRay/Ethernet
Camera support
PLC Monitoring (bald verfügbar)
CCP
XCP on CAN/CAN-FD/FlexRay/Ethernet
Camera support
PLC Monitoring (bald verfügbar)
Development
Consultance
Support
Consultance
Support
Script Diagnostics
(UDS, OBD, DoIP, J1939)
(UDS, OBD, DoIP, J1939)
DCC-Client
Flea Cockpit
Flea Cockpit
Unser Service
Zugang (REST-API)
Speicherplatzgrößen
Speicherplatzgrößen
Azure Blob Storage
Azure Data Lake Storage Gen2
Bosch IoT Insights
Pantaris (ETAS GmbH)
Custom upload
Azure Data Lake Storage Gen2
Bosch IoT Insights
Pantaris (ETAS GmbH)
Custom upload
CAN/FlexRay Monitoring
CCP
XCP on CAN/CAN-FD/FlexRay/Ethernet
Camera support
PLC Monitoring (bald verfügbar)
CCP
XCP on CAN/CAN-FD/FlexRay/Ethernet
Camera support
PLC Monitoring (bald verfügbar)
Account Management
Device Management
Fleet Management
Reporting
Softwareupdate over the Air
Service Desk
Device Management
Fleet Management
Reporting
Softwareupdate over the Air
Service Desk
4G
Wi-Fi
Bluetooth
Data streaming (MQTT)
Wi-Fi
Bluetooth
Data streaming (MQTT)
Development
Consultance
Support
Consultance
Support
Script Diagnostics
(UDS, OBD, DoIP, J1939)
(UDS, OBD, DoIP, J1939)
DCC-Client
Flea Cockpit
Flea Cockpit
Teamwork
Remote Bridge von Bosch Engineering
Effiziente Fahrzeugentwicklung mit Bosch Engineering: Dank Remote Bridge werden Entwicklungsteams, Fahrzeuge und Messdaten vernetzt und so per Fernzugriff Test- und Entwicklungsprozess vereinfacht.
Flea 4+ integriert in die ETAS-Toolkette
Die Stärken der ETAS-Messtechnik erfahren durch den Einsatz von IoT in Form der Flea 4+ einen neuen Impuls. Dies ermöglicht eine neue Erfahrung in der Automobilentwicklung mit dem Fokus auf Kosteneffizienz und Nachhaltigkeit der Lösungen.
Von Anfang an Ihr erfahrener Partner
CarMedialab liefert Ihnen die passende Software für konduktive und induktive Ladevorgänge. Ihr Vorteil: Alle Komponenten sind vielfach erprobt, im Einsatz und unsere Systeme sind sofort lieferbar.
